Wilo Stratos MAXO 30/0,5-10 PN10-R7 Sirkülasyon Pompası Özellikleri ve Teknik Bilgileri
Wilo Stratos MAXO 30/0,5-10 PN10-R7 Rakor veya flanş bağlantılı, akıllı, ıslak rotorlu, entegre frekans konvertörlü, EC motorlu ve elektronik güç uyarlamalı yüksek verimli sirkülasyon pompası
- Enerji verimliliği indeksi ≤ 0,18
- Setup Guide ve yeşil düğme teknolojili kumanda düğmesinin bir araya gelmesiyle sezgisel olarak kumanda edilir.
- Dynamic Adapt plus, Multi- Flow Adaptation ,T-const., ΔT,Δp-c, Δp-v, Q sabit, PID gibi yeni akıllı ayar işlevleri sayesinde optimum sistem verimliliği.
- Her işletim tipi için hedef değerin uzaktan ayarı, kullanıcı tanımlı PID işletiminde sıcaklık, fark basıncı veya serbest sensör girişleri mevcuttur
- 0-10 V, 2-10V, 0-20 mA, 4-20 mA, PT1000 sinyal tiplerine uygun
- Analog/dijital iletişim onakları: SSM, SBM,2 adet dijital giriş, 2 adet analog girişi, Wilo-Net bağlantısı
- Bina otomasyonu için arayüzler ile birlikte Wilo CIF modülü soket girişi (Opsiyonel aksesuarlar: CIF modülleri Modbus RTU, BACnet MS/TP )
- Wilo-Connector sayesinde kolay kurulum
- İşletim moduna bağlı olarak düşük güç tüketimli işletim için ihtiyaca göre optimize edilmiş güç uyarlaması
- Sıfır akış algılanırken otomatik devre dışı bırakma özelliği (akışsız durma)
- Otomatik blokaj açma fonksiyonu
- Soft start devreye girme
- Otomatik hata giderme rutinleri (otomatik yeniden çalışma)
- Entegre edilmiş trip elektronikli tam motor koruması
- Kuru çalışma algılaması
- Akıllı telefon veya tablet ile pompa arasında kablosuz veri alışverişi ve uzaktan kumanda işlemleri için Bluetooth arabirimi.
- R7 versiyonlarında dahili sıcaklık sensörü bulunmamaktadır.
Wilo Stratos MAXO 30/0,5-10 PN10-R7 Teknik Bilgileri
- Akışkan sıcaklığı: -10 / +110°C
- Şebeke bağlantısı: 1~230 V, 50 Hz
- Koruma sınıfı: IP X 4D
- Maks. Çalışma basıncı: 10 bar (Opsiyonel 16 bar)
2217900 Kodlu Ürünün Malzeme ve Uygulama Alanları
- Çark: Kompozit (PPS-%40 GF)
- Gövde: Döküm (GG 25)
- Mil: Paslanmaz çelik (AISI420)
Isıtma, soğutma ve iklimlendirme tesisatları, endüstriyel sirkülasyon devreleri

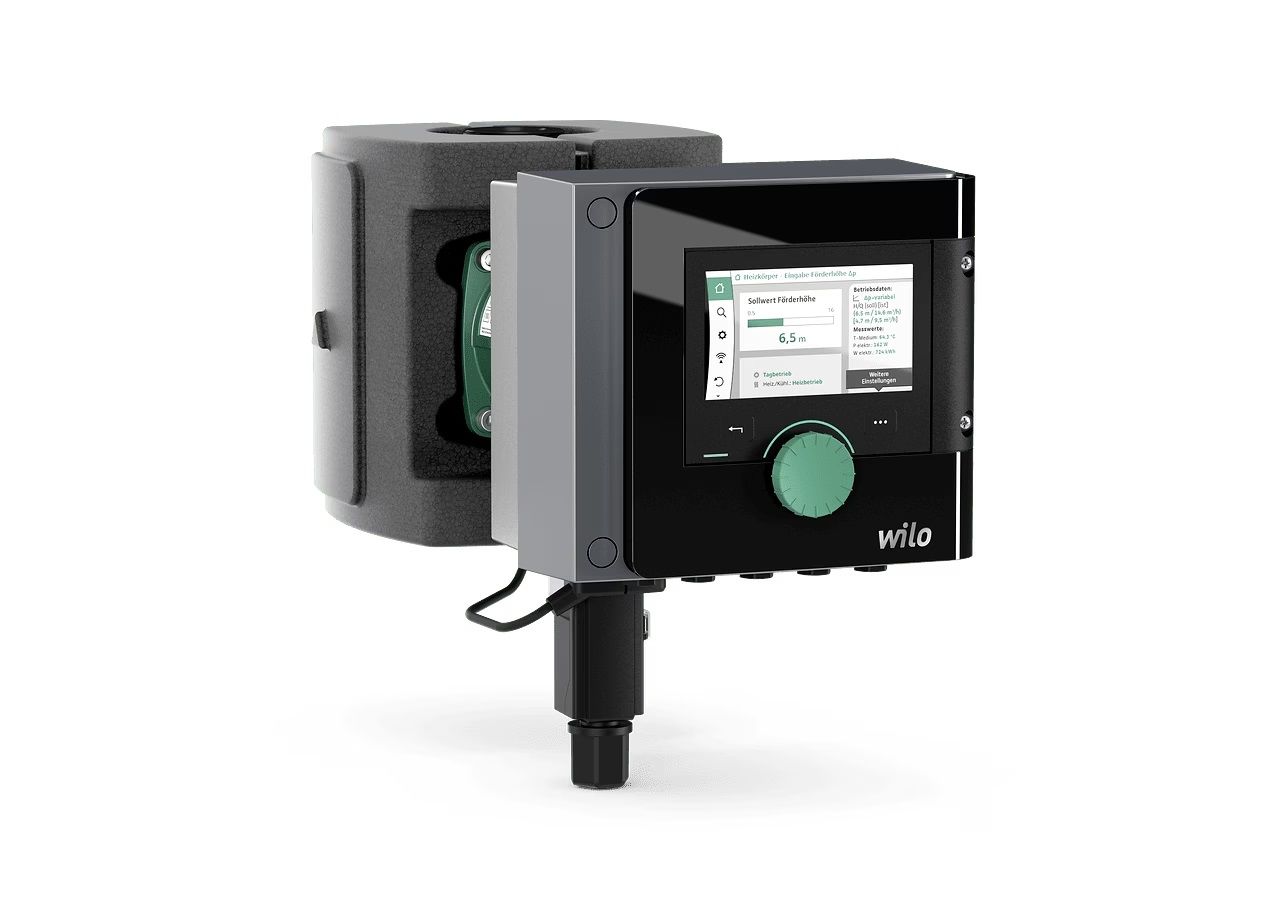

Wilo Stratos MAXO 30/0,5-10 PN10-R7 Akıllı Frekans Konvertörlü Sirkülasyon Pompası Model ve Eğrisi
- Pompa
- Optimize edilmiş Wilo- Connector
- 2x kablo bağlantısı M16 x 1,5
- Rakorlu bağlantıda contalar
- Isı yalıtımı
- Montaj ve kullanma kılavuzu
3 ve 4 pompalı sistemlerde SCe-HVAC pano ile verilmelidir. Sistem başına 1 adet DDG kullanılmalıdır.
DDG seçimi; pompanın sıfır debideki basma yüksekliğine bakılarak belirlenmelidir.
PT 1000 A sensör ile birlikte Boru çapı DN 25 – DN 50 arasında daldırma derinliği 45 mm olan manşon,
Boru çapı DN 65 – DN 100 arasında daldırma derinliği 100 mm olan manşon verilmelidir.
PT 1000 AA sensörünü, Delta-T sabit ve T-sabit fonksiyonlarında, harici bir hattaki sıcaklık bilgisinden komut alındığı durumlarda kullanılır.
R7 kodlu ürünlerin sıcaklık fonksiyonlarının, standart Stratos MAXO özelliği taşıması için 2194058 kodlu sensör ile sipariş edilmelidir.
