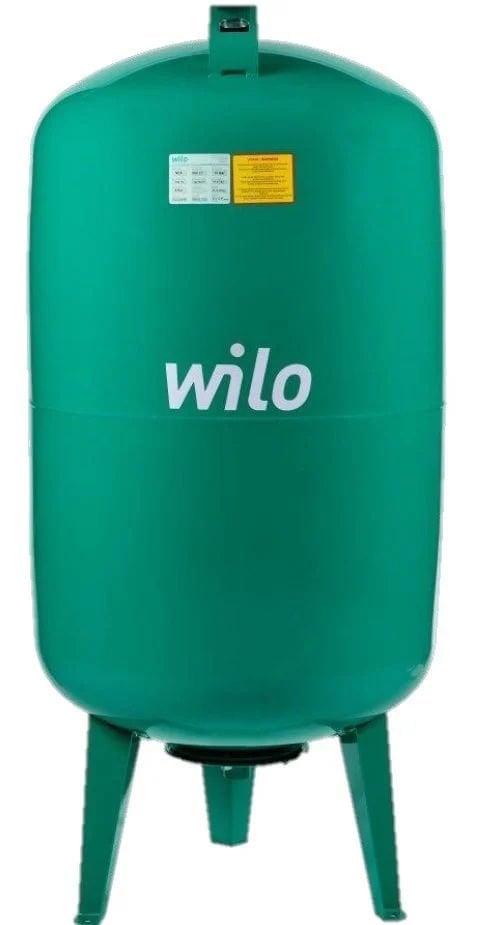

Wilo LRS 500/16 V Dikey Genleşme Tankı Özellikleri ve Teknik Bilgileri
- Wilo LRS 500/16 V Genleşme Tankı Membran dayanım sıcaklığı: -10/70 °C
- Değişebilir membranlı, basınçlı genleşme deposu
- Kapalı devrelerde; Genleşen akışkanın depolanması, buharlaşma kayıplarının azaltılması, sistemdeki ısı kayıplarının azaltılması, korozyon ve kirecin azaltılması, akışkan içerisindeki havanın azaltılması için kullanılır.
- Standart teslimat kapsamında tanklar 4 bar’da kuru hava ile basınçlandırılmış olarak sevk edilirler. İşletme şartlarına uygun olacak tarzda ön gaz basıncı işletmeye alma sırasında ayarlanmalıdır. Ön gaz basıncının doğru olarak ayarlanması, güvenilir bir işletim ve uzun membran ömrü için ön şarttır.
- Açık devrelerde; basınçlı su depolanması, su koçundan korunma, düşük şalt sayısı ve tesisattaki ani değişimlerin azaltılması için kullanılır.
Teknik Bilgileri
- Akışkan sıcaklığı: -10°C / +110°C (Sadece uygun antifriz katkısı ile)
- Membran dayanım sıcaklığı: 70°C
- İşletme basıncı: 10 / 16 / 25 bar
- Basınçlandırma gazı: Kuru hava (Azot opsiyonel)
- İzin verilen akışkanlar: Su, Su-Glikol karışımı (maksimum %50 Glikol)
Ön gaz basıncı hesaplama
Hidrofor sistemleri için;
P0 = Pmin – 0.5 bar
Pmin: Hidrofor alt basıncı
Isıtma sistemleri için;
P0(bar)= (Hm/10)+0,2
bar1+P∆2+∆Pg3
1)Tavsiyedir.
2)100oC üzerindeki sıcak su sistemleri için, buharlaşma basıncı
3)Tank sirkülasyon pompasının basma tarafına monte edildiği taktirde, pompadaki fark basınç Sıcak kullanım suyu sistemleri için;
P0 = Pa – 0.2 bar
2852105 Kodlu Ürünün Malzeme ve Uygulama Alanları
- Gövde: DC04 / P265GH / P355GH çelik (Modele göre değişir)
- Flanş: S 235 JR
- Membran: Butyl /EPDM
Uygulama Alanları
- Su temini
- Hidrofor sistemleri
- Yangın söndürme sistemleri
- Kapalı ısıtma ve soğutma sistemleri
- Su ısıtma sistemleri
Wilo LRS 500/16 V Genleşme Tankı Model ve Ölçüleri
