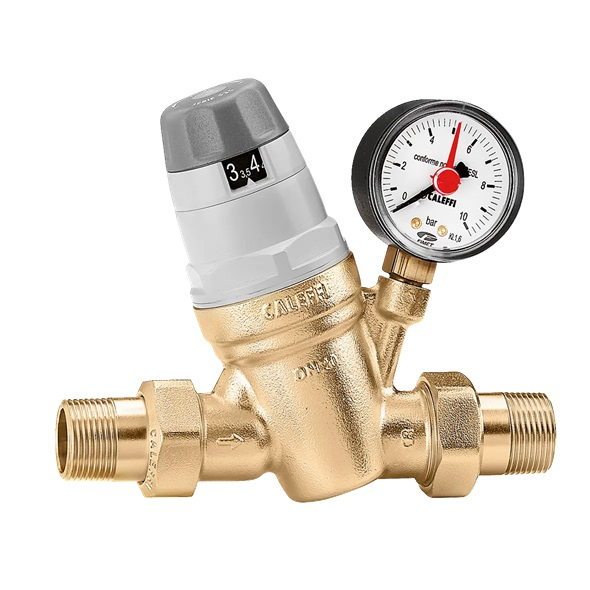

Caleffi 535070 Basınç Düşürücü Vana Özellikleri
Caleffi 535070 Basınç düşürücü vanalar, özel su sistemlerine takıldıklarında ana şebekeden gelen suyun basıncını düşüren ve dengede tutan cihazlardır. Bu giriş basıncı, genel olarak domestik sistemlere doğrudan uygulanamayacak kadar yüksek ve değişkendir.
Bu serideki basınç düşürücü vanalar önceden ayarlanabilme özelliğine sahiptir. Basınç düşürücü vana, basınç ayar göstergesi bulunan bir ayar başlığı kullanılarak, kurulumdan önce istenen basınç değerine ayarlanabilir. Kurulumdan sonra, sistem basıncı kendisini otomatik olarak ayar değerine getirecektir.
Tüm düzenleyici bileşenleri içeren iç kartuş, inceleme ve bakım prosedürlerini kolaylaştırmak için "bağımsız birim" olarak ön montajlıdır.
Özel şeffaf bir hazne içine yerleştirilmiş, gözlemlenebilir yüksek kapasiteli bir filtre ile donatılmış bir modeli de mevcuttur. Bu filtre, basınç düşürücü vana ve su sistemini su kaynağından gelebilecek kirliliklerden korunmasını sağlamaktadır. 5350 ve 5351 serisi basınç düşürücü vanalar Avrupa standardı EN 1567’ye uygundur.
5350 serisi Dahili kartuşlu ön ayarlanabilir basınç düşürücü vana. Manometreli ya da manometresiz çap DN 15 (1/2”), DN 20 (3/4”), DN 25 (1”), DN 32 (1 1/4”), DN 40 (1 1/2”) ve DN 50 (2”) rakorlu erkek bağlantı
- Caleffi 535070 dahili değiştirilebilir kartuşu bulunan basınç düşürücü vana
- Bağlantılar: R 1 1/4'' (EN 10226-1) M, bağlantı elemanı
- Maksimum giriş basıncı: 25 bar
- Ortam sıcaklığı: 2–40 °C
- Ayar basınç aralığı: 1–6 bar
- Materyal: çinkosuzlaşmaya dirençli pirinç DR
- 1/4" dişi basıç saati bağlantısıyla
Caleffi 535070 Basınç Düşürücü Vana Teknik Ayrıntıları
- EN 1567 standardına uygun kompanzasyon yataklı ve dahili kartuşlu ön ayarlanabilir basınç düşürücü vana.
- Boyut DN 15 (DN 15 ila DN 50).
- Bağlantılar 1/2” (1/2” ila 2”) rakorlu erkek (ISO 7/1).
- Çinkosuzlaşma dayanımlı alaşım gövde ve dahili hareketli parçalar.
- PA66G30 başlık.
- Paslanmaz çelik filtre, elek boyutu 0,51 mm.
- EPDM diyafram ve contalar.
- Maksimum çalışma sıcaklığı 40 °C.
- Maksimum giriş yönü basıncı 25 bar.
- Çıkış basıncı ayar aralığı 1 ile 6 bar.
- Bakım işlemleri için çıkartılabilir dahili kartuş.
- Tamamlayıcılar: manuel ayar için çıkış yönü basıncı ayar ölçeği bulunan başlık, 0–10 bar ölçekli manometre (manometreli versiyon).
- Manometre bağlantısı 1/4” F (manometresiz versiyon).
